產品介紹：

螺絲刀扭矩試驗機主要適用于一字、十字、米字、T型（梅花）、H型（六角）等各種類型的螺絲刀做抗扭矩、扭轉變形、扭斷強度、扭力等力學性能試驗。

結構特點：

1、被測試螺絲刀試樣安裝在可調整空間的夾具之間，做扭轉性能試驗；

2、扭矩試驗機采用計算機控制操作，可進行扭矩、峰值、角度、曲線等數據的采集；

3、螺絲刀扭力測試儀顯示器顯示被測試零件的扭矩-時間，扭角-時間，扭矩-扭角試驗曲線；

4、螺絲刀扭轉試驗機可以實現試驗數據 存儲、考取、打印試驗報表等。

技術參數：

扭矩量程：	0～200Nm
扭矩測量范圍：	2Nm-200Nm
扭矩比較小讀數值：	0.01Nm
試驗扭矩分辨率 :	1/200000
扭矩示值相對誤差：	≤±1.0% （正轉和反轉兩個方向）
扭矩重復性相對誤差：	≤1.0%（正轉和反轉兩個方向）
轉角測量范圍:	0-10000°
轉角示值相對誤差：	≤±1% （正轉和反轉兩個方向）
扭角(小角度測量)顯示比較小分辨率：	0.0001°
轉角比較小讀數值：	0.01°
試驗轉速：	0.05-720°/min無級調速
扭轉速度示值相對誤差：	≤±1% （正轉和反轉兩個方向）
扭轉速度示值重復性誤差：	≤1.0%
加力盤、扭矩盤間距離：	0～200mm（可議）
兩夾頭的同軸度：	≤Φ0.3mm
試樣夾持直徑：	標準試樣（圓試樣Φ10，標距50mm,100mm）
電源：	AC 220V±10％，50Hz
試樣夾持方式：	按用戶試樣提供夾具一套
試驗級別:	1級
主機凈尺寸：	950350370mm
主機重量：	150

設備圖片：

螺絲刀扭矩試驗機整機圖

螺絲刀扭矩試驗機等級要求：

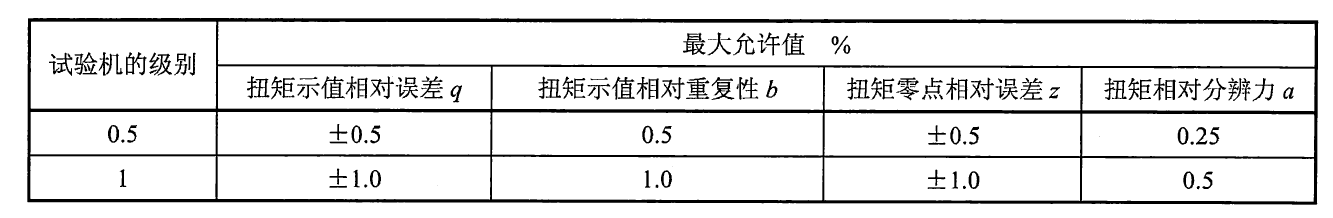

螺絲刀扭矩試驗機按其測量扭矩的量值與其他參數所具有的準確度劃分為0.5級和1級兩個級別。各級別扭矩試驗機的技術指標見表1

  螺絲刀扭轉示值誤差

                               （表1螺絲刀扭矩試驗機的級別和扭矩系統允許誤差）
