產品介紹:

單空間液壓拉伸試驗機主要用于金屬、非金屬材料或產品的拉伸試驗,配備適當?shù)膴A具,該試驗機還能做壓縮、彎曲、剪切、螺栓拉伸等各種拉、壓類試驗。同時液壓拉伸試驗機還可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標,可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制,可以進行材料或產品的工藝合格性能驗證試驗。單空間拉力試驗機可以匹配全自動引伸計、非接觸視頻引伸計、激光引伸計等。

試驗標準:

標準:GB/T 16826《電液伺服*試驗機》;

測力檢驗標準:GB/T 13634《單軸試驗機檢驗用標準測力儀的校準》;

通用技術標準:GB/T 2611《試驗機 通用技術要求》;

拉壓力標準:JJG 139《拉力、壓力和*試驗機》;

試驗標準:JJG 1063《電液伺服*試驗機》;

技術參數:

試驗機規格型號:WAW

額定試驗力可選:300KN,600KN,1000KN,2000KN;

試驗機精準度等級:1級/0.5級;

試驗力測量范圍:1%-100%FS;

試驗力示值相對誤差:≦示值的±1%/示值的±0.5%;

變形分辨力:變形量的1/500000FS;

控制方式:恒應力、恒變形、恒位移三閉環控制和編程控制;

試驗夾具選擇:手動拉伸試驗夾具、液壓自動拉伸試驗夾具、壓縮、彎曲、剪切試驗夾具等;

活塞*移動速度:0.2-70mm/min無極調速;

拉伸試驗空間mm:400,580,680,800;

圓拉伸試樣規格mm:10~32,10~40,15-60,15-80;

板拉伸試樣規格mm:2-25,2-30,2-40,10-70;

活塞行程mm:370,580,680,800;

主機外形尺寸mm:740×300×2250,720×520×2900,980×720×3600,1220×880×4100

主機油缸:

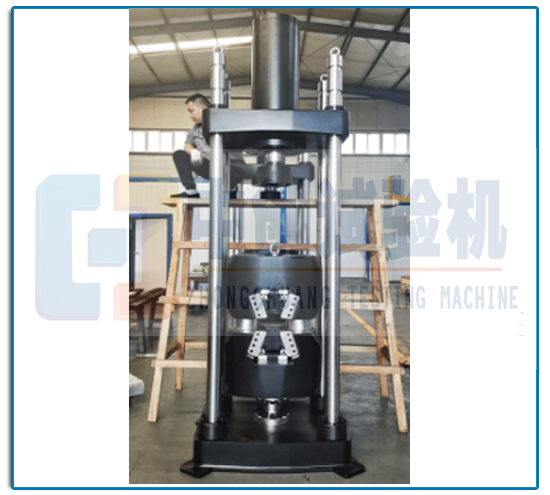

單空間液壓拉伸試驗機主油缸上置,主體結構由底座、油缸、橫梁、上鉗口、下鉗口、立柱等零部件組成。底座上安裝有傳感器、下鉗口,主油缸安裝在橫梁上方,橫梁通過兩根立柱剛性連接在底座上。試驗空間通過油缸活塞的行程帶動上鉗口在給定空間內行走來調整。油缸上升通過連接法蘭盤帶動上鉗口向上運動來完成拉伸試驗,油缸下降通過連接法蘭推動上鉗口向下運動來完成壓縮試驗

操作便利性:

單空間液壓拉伸試驗機設計美觀、操作便捷、安全方面有充分考慮,點動手動操作盒上的鉗口升、降按鈕,控制靈活,試驗空間調整方便,快捷;前開式半封閉楔形鉗口,夾持試樣力隨拉伸力同步增加,夾持可靠,清掃鉗口方便;立柱表面鍍鉻拋光,美觀、防銹;上、下鉗口處設置內置式小油缸,比外置式夾緊油缸安全、可靠、壽命長、不滲油、外形美觀、操作方便

多功能試驗軟件:

試驗軟件保證試驗操作簡便和通用性,試驗數據的處理、保存、傳輸容易和便捷,試驗過程曲線在顯示器上實時顯示?？蓪崿F(xiàn)等速率加荷、等速率變形、等速率位移、等速率應變等試驗,并可在一次試驗中實現力、變形、位移、應變的分段控制,各控制之間可平滑切換。試驗參數通過計算機采集和軟件處理能自動控制試驗過程和自動求出試驗結果。由微機屏幕實時顯示試驗曲線和試驗結果,由打印機打印試驗報告和試驗曲線。
